Benutzerdefinierte Marker

Im WebGIS Viewer werden Ergebnisse standardmäßig mit einem blauen Marker markiert. In manchen Fällen soll jedoch ein anderes Symbol verwendet werden.

Allgemeine Vorgehensweise

Die Darstellung von Markern wird über das Objekt webgis.markerIcons in der WebGIS API gesteuert. Dieses Array enthält vordefinierte Marker, die über Schlüssel (Keys) angesprochen werden.

Beispiel:

Ein vordefinierter Marker für die aktuelle Position:

this.markerIcons["currentpos_red"] = {
    url: function () {
        return webgis.css.imgResource('position_red.png', 'markers')
    },
    size: [38, 38],
    anchor: [19, 19],
    popupAnchor: [0, -20]
};

Eigenschaften eines Marker-Objekts

Eigenschaft

Beschreibung

url

Eine Funktion, die die URL des Marker-Bildes zurückgibt. Wird webgis.css.imgResource() verwendet, muss das Bild im api5/content/api/img-Verzeichnis liegen. Der erste Parameter ist der Dateiname, der zweite der Unterordner. Falls das Marker-Bild nicht in diesem Verzeichnis liegt, kann eine absolute URL angegeben werden:

"http://myserver.com/markers/mein_marker.png"

size

Die Größe des Markers in Pixel.

anchor

Die Koordinaten des Einfügepunkts im Bild (von links, oben) in Pixel.

popupAnchor

Die Koordinaten der Infoblase relativ zum Einfügepunkt des Markers in Pixel.

Bemerkung

Marker-Attribute wie Größe oder Einfügepunkt können auch als Funktionen definiert werden, wenn dynamische Anpassungen erforderlich sind.

Marker für Abfrageergebnisse

Die Marker für Abfrageergebnisse werden folgendermaßen definiert:

this.markerIcons["query_result"]["default"] = {
    url: function (index, feature) {
        return webgis.css.imgResource('marker_blue.png', 'markers');
    },
    size: function (index, feature) { return [25, 41]; },
    anchor: function (index, feature) { return [12, 42]; },
    popupAnchor: function (index, feature) { return [0, -42]; }
};

Hierbei gilt:

  • query_result: Definiert Marker für Abfrageergebnisse.

  • default: Wird verwendet, wenn keine spezielle Definition für eine bestimmte Abfrage vorliegt.

  • Größe und Einfügepunkt als Funktionen: Im Gegensatz zu statischen Werten werden diese dynamisch berechnet.

Funktionsparameter:

Parameter

Beschreibung

index

Fortlaufende Nummer des Suchergebnisses, für das der Marker geladen wird.

feature

Das Feature-Objekt im GeoJSON-Format, für das der Marker angezeigt wird.

Diese Parameter werden im Beispiel zwar übergeben, aber nicht genutzt. Standardmäßig wird immer derselbe Marker für alle Ergebnisse gesetzt.

Überschreiben von Markern

Falls eine Seite auf die WebGIS API zugreift, können Marker-Eigenschaften nach dem Laden der Datei api.min.js überschrieben werden. Die Syntax entspricht der Standarddefinition, jedoch kann this nicht verwendet werden. Stattdessen erfolgt der Zugriff direkt über webgis.

Beispiel: Ein benutzerdefinierter Marker mit eigenem Symbol:

webgis.markerIcons["currentpos_red"] = {
    url: function () {
        return "http://myserver.com/markers/mein_super_marker_symbol.png"
    },
    size: [20, 20],
    anchor: [9, 9],
    popupAnchor: [0, -10]
};

Warnung

Das markerIcons-Array kann nicht mit this angesprochen werden und der Zugriff muss direkt über webgis.markerIcons erfolgen.

Marker in der custom.js

Der erste Wert, der in der custom.js-Datei überschrieben wird, ist der Standard-Marker für Abfrageergebnisse.

Beispiel: Hier wird für jedes Abfrageergebnis anstelle des einfachen blauen Markers ein blauer Marker mit einer Zahl angezeigt.

webgis.markerIcons["query_result"]["default"] = {
    url: function (i, f) {
        return webgis.css.imgResource('marker_blue_' + (i + 1) + '.png', 'markers');
    },
    size: function (i, f) { return [25, 41]; },
    anchor: function (i, f) { return [12, 42]; },
    popupAnchor: function (i, f) { return [0, -42]; }
};

. Die Zahl entspricht dem Index des Suchergebnisses.

Funktionsweise:

  • Der Marker wird aus der Datei marker_blue_i.png im Ordner markers geladen wobei i steht für den Index des Abfrageergebnisses (beginnend bei 0).

  • Damit die Nummerierung bei 1 startet, wird (i + 1) verwendet:

  • Die verfügbaren Marker-Dateien befinden sich im Verzeichnis: portal5/content/api/img/markers.

  • Dort existieren Dateien mit den Namen marker_blue_1.png, marker_blue_2.png, …, marker_blue_1000.png.

'marker_blue_' + (i + 1) + '.png', 'markers'

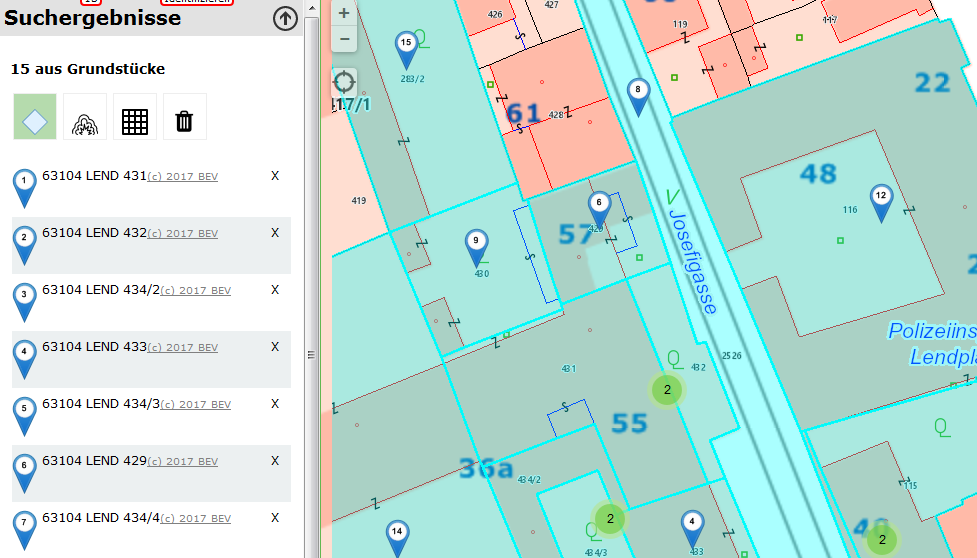

Das Ergebnis dieser Änderung sieht wie folgt aus:

../../../_images/image1.png

Die Marker erhalten eine fortlaufende Nummer, was für den Anwender sehr praktisch ist, da so eine optische Zuordnung zwischen Liste und Karte möglich ist. Das nächste Beispiel bezieht sich ausschließlich auf die Abfrage gemeinden:

webgis.markerIcons["query_result"]["gemeinden"] = {
    url: function (i, f) {
        if (f.properties.Gemeinde == "Graz")
            return webgis.css.imgResource('marker_circle_sketch_vertex_99.png', 'markers');
        return webgis.css.imgResource('marker_circle_sketch_vertex_' + (i + 1) + '.png', 'markers');
    },
    size: function (i, f) { return [21, 21]; },
    anchor: function (i, f) { return [11, 11]; },
    popupAnchor: function (i, f) { return [0, -11]; }
};

Hier wird ebenfalls ein runder Marker mit fortlaufender Nummer verwendet. Allerdings wird hier direkt auf die Attribute des abgefragten Features zugegriffen. Im Beispiel wird einem Feature, bei dem das Attribut Gemeinde gleich Graz ist, ein fixer Marker mit der Nummer 99 zugewiesen.

Tipp

Eishockey-Fans wissen, warum die Nummer 99 gewählt wurde.

Alle anderen Funktionen sind nicht vom Index oder vom Feature abhängig, da alle Marker gleich groß sind und den gleichen Einfügepunkt haben. Falls dies nicht der Fall ist, könnte man auch in diesen Funktionen das Feature abfragen und gegebenenfalls unterschiedliche Werte zurückgeben. Ein Beispiel für eine Zuordnung aufgrund von Feature-Eigenschaften könnte beispielsweise ein Thema medizinische Einrichtungen sein. So könnten unterschiedliche Marker für Ärzte, Krankenhäuser, Apotheken usw. verwendet werden.

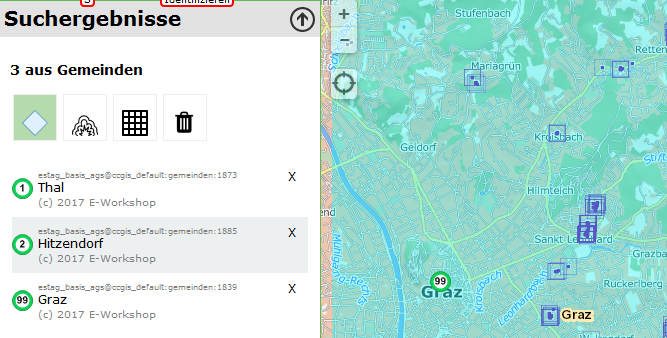

Das Ergebnis aus diesem Beispiel würde etwa so aussehen:

../../../_images/image2.png

Die folgenden Beispiele betreffen nicht mehr die Marker selbst, sondern die Darstellung der Ergebnisliste. In dieser Liste wird immer nur eine Vorschau mit wenigen Attributen angezeigt. Diese Attribute entsprechen den ersten drei Attributen, nach denen für dieses Thema gesucht werden kann. WebGIS nimmt an, dass diese Attribute aussagekräftig für eine Vorschau sind. Falls eine andere Darstellung gewünscht ist, kann dies mit den folgenden Beispielen umgesetzt werden:

webgis.hooks["query_result_feature"]["grundstuecke"] = function (map, $parent, feature, base) {
    base(map, $parent, feature);
    webgis.$("<a style='color:gray;font-size:.9em' href='http://bev.gv.at' target='_blank'>(c) 2017 BEV</a>").appendTo($parent);
};

Der Hook wird aufgerufen, wenn ein Ergebnis für die Vorschau gerendert wird. Dabei werden die Karte, das Parent-HTML-Element, das Feature und die Ursprungs- bzw. Default-Funktion übergeben. Im Beispiel wird zunächst die Ursprungsfunktion aufgerufen, um das Rendering wie gewohnt auszuführen:

base(map, $parent, feature);

Dieser Funktion werden die gleichen Parameter übergeben - mit Ausnahme von base selbst. Anschließend wird einfach ein Link zum BEV mit einer Copyright-Meldung hinzugefügt. Das Ergebnis entspricht dem obigen Screenshot mit den blauen Markern. In der Liste ist hinter jedem Ergebnis der Link in grauer Farbe erkennbar. Natürlich könnte er auch in einer neuen Zeile platziert werden.

Tipp

Diese Methode ist besonders nützlich, wenn für eine Abfrage keine aussagekräftigen Attribute für eine Vorschau existieren.

Ein Beispiel hierfür ist ein Thema mit Baustellenfotos, die mit der Identify-Funktion in der Karte abgefragt werden können. Ein Feld Vorschau wird im CMS mit einer Imageexpression auf das Bild gesetzt. Um dieses Bild in der Vorschau anzuzeigen, kann folgender Code verwendet werden:

webgis.hooks["query_result_feature"]["enetze_fotos"] = function (map, $parent, feature, base) {
    $(feature.properties.Vorschau).appendTo($parent);
};

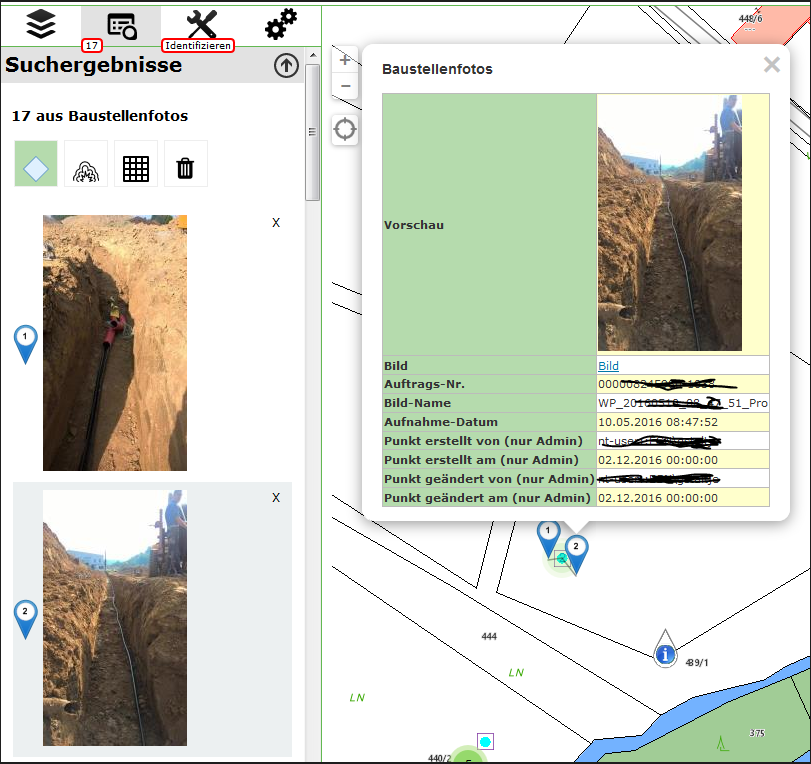

Hier wird die base-Funktion nicht mehr aufgerufen, sondern das Bild direkt eingefügt. Das Ergebnis sieht folgendermaßen aus:

../../../_images/image3.png

Die Bilder erscheinen direkt in der Vorschau der Suchergebnisse. Klickt man auf ein Foto, wird in der Karte das entsprechende Marker-Popup sichtbar.

Dynamische Marker

Die oben gezeigten Beispiele verwenden statische Marker-Icons. Zusätzlich besteht die Möglichkeit, Marker dynamisch zu erzeugen. Dabei können die Größe und die Farben übergeben werden. Um für die Abfrageergebnisse dynamische Marker zu verwenden, würde der Eintrag in der custom.js folgendermaßen aussehen:

webgis.markerIcons["query_result"]["default"] = {
    url: function (i, f) {
        return webgis.baseUrl + '/rest/numbermarker/' + (i + 1);
    },
    size: function (i, f) { return [33, 41]; },
    anchor: function (i, f) { return [16, 42]; },
    popupAnchor: function (i, f) { return [0, -42]; }
 };

Die URL für dynamische Marker lautet {webgis-api-url}/rest/numbermarker oder {webgis-api-url}/rest/textmarker, also beispielsweise: https://api.webgiscloud.com/rest/numbermarker. Der Unterschied zwischen numbermarker und textmarker besteht darin, dass beim numbermarker nur Zahlen übergeben werden dürfen. Beim textmarker können hingegen auch Texte übergeben werden. Falls der Text zu lang ist, wird er abgeschnitten.

Hier einige Beispiele für den Aufruf mit verschiedenen Eigenschaften:

Marker mit Nummer:

https://api.webgiscloud.com/rest/numbermarker/42

Marker mit bestimmter Größe (Standard: 33x41 px):

https://api.webgiscloud.com/rest/numbermarker/42?w=100&h=120

Warnung

Der Wert für die Höhe muss immer größer sein als die Breite!

Marker mit benutzerdefinierten Farben (Füllfarbe, Umrandungsfarbe, Textfarbe als RGB-Hex-Code, 3- oder 6-stellig):

https://api.webgiscloud.com/rest/numbermarker/42?w=100&h=120&c=fff,f88,fcc

Beispiele für Textmarker:

https://api.webgiscloud.com/rest/textmarker/LoremIpsum?w=100&h=120&c=fff,f88,fcc&fs=22

Hier wurde zusätzlich der Parameter fs (FontSize) übergeben, der die Textgröße in Pixel angibt.

Bemerkung

Marker können auch für dynamische Inhalte angepasst werden. Die Vorgehensweise ist nahezu identisch mit den oben gezeigten Beispielen und wird im nächsten Kapitel erläutert. Die dort beschriebenen Techniken lassen sich ebenfalls auf die Marker von Abfragen anwenden.
