Spezielle Themen

Spatial Reference System

Für eine WebGIS-Karte können verschiedene Koordinatensysteme verwendet werden. Bestimmte Berechnungen, wie das Messen einer Strecke, werden im jeweiligen Karten-Koordinatensystem kartesisch durchgeführt. Kartesisch bedeutet in diesem Zusammenhang, dass für die Berechnung direkt die (X, Y)-Werte des aktuellen Koordinatensystems genutzt werden.

Dies kann zu Problemen führen, wenn das Koordinatensystem starke Verzerrungen aufweist, da dann auch die (X, Y)-Werte nicht mehr maßstabsgetreu sind. Ein typisches Beispiel ist die WebMercator-Projektion, die in unseren Breitengraden eine starke Verzerrung in der Nord-Süd-Richtung aufweist. Gemessene Längen und Flächen in dieser Projektion sind daher immer größer als in der Realität.

Um dieses Problem zu lösen, kann die Variable calcCrs genutzt werden. Damit lässt sich der EPSG-Code eines Koordinatensystems angeben, in dem Berechnungen durchgeführt werden:

if (mapUrlName === "Basemap_at") {
    calcCrs = 31287;  // Lambert
}

In diesem Beispiel werden Berechnungen im österreichweiten Lambert-Koordinatensystem durchgeführt. Alle für die Berechnung relevanten Koordinaten werden automatisch intern in Lambert umgerechnet, bevor die Berechnung stattfindet.

Weitere Beispiele:

calcCrs = 31256;    // Berechnungen im GK-M34

Falls calcCrs nicht gesetzt ist, erfolgt die Berechnung standardmäßig im jeweiligen Karten-Koordinatensystem. Falls dieses geographisch (Längen- und Breitengrade) oder WebMercator ist, wird empfohlen, calcCrs explizit zu setzen!

WebGIS und GNSS

WebGIS kann mit einer externen GNSS-Antenne (GPS) zur Vermessung genutzt werden. Da es sich hierbei um eine spezielle Anwendung handelt, wird hier nur eine grundlegende Beschreibung gegeben. Eine detailliertere Dokumentation ist auf Nachfrage verfügbar.

Die relevanten Einstellungen für den custom.js-Eintrag lauten:

webgis.currentPosition = webgis.currentPosition_watch;

webgis.currentPosition.minAcc = 0.5;   // Mindestgenauigkeit in Metern
webgis.currentPosition.maxAgeSeconds = 0.1;  // Maximales Alter der Positionsdaten in Sekunden
webgis.currentPosition.useWithSketchTool = true;

Die letzte Einstellung ermöglicht die Nutzung des GPS mit allen Sketch-Tools. Dazu erhält der Anwender eine zusätzliche GPS-Bubble. Diese ist standardmäßig deaktiviert (grau). Zieht man die Bubble aus dem Inaktiv-Bereich, wechselt sie ihre Farbe von Rot zu Grün, sobald die eingestellte Genauigkeit erreicht ist.

Sobald sowohl die Bubble als auch das angezeigte Fadenkreuz grün sind, kann der Benutzer durch einen Klick auf die Bubble einen Vertex für den Sketch übernehmen. Dieser Vorgang kann beliebig oft wiederholt werden, solange die Bubble aktiv bleibt (die Karte folgt dem Fadenkreuz bei Bewegung). Wird die Bubble zurück in den Inaktiv-Bereich geschoben, wird die GNSS-Erfassung beendet.

../../../_images/image71.png

Wichtig

Solange die GPS-Bubble aktiv ist, kann ein Vertex nur über dieses Werkzeug gesetzt werden!

Helmert-Transformation (2D)

Falls eine zusätzliche Helmert-Transformation (2D) benötigt wird, um Spannungen im Festpunktfeld auszugleichen, kann diese folgendermaßen definiert werden:

webgis.continuousPosition.helmert2d = {
        srs: 31256,
        Cx:  0.600,
        Cy: -0.234,
        Rx: -67946.151,
        Ry: 215079.498,
        r: 399.9992 * Math.PI / 200,
        scale: 1 + (-6.576 * 1e-6)
};

Transformationen über einen WebGIS-Dienst

Falls für verschiedene Regionen unterschiedliche Transformationen benötigt werden, können diese über einen Transformations-Info-Service automatisch abgerufen werden:

webgis.continuousPosition.useTransformationService = true;

Dieser Transformations-Info-Service ist ein WebGIS-Dienst, der die Definitionen der jeweiligen Transformationen bereitstellt. Die Informationen zu den einzelnen Transformationen müssen im Verzeichnis etc/trafo in der Datei helmert.json gespeichert werden.

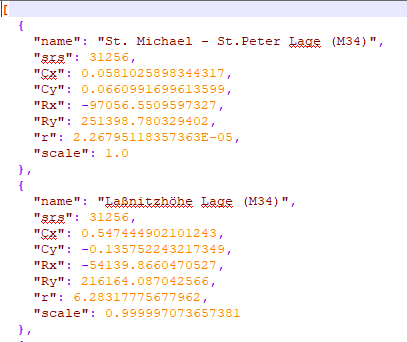

Die Struktur dieser Datei sieht beispielsweise so aus:

../../../_images/image81.png
