URL-Parameter

Zusätzlich zum normalen Aufruf können Parameter übergeben werden:

https://{Host}/{Portal-Applikation}/{Portal-Seite}/{Kategorie}/{Kartenname}?param1=1&param2=2

Kartenausschnitte und Marker

Kartenauschnitte

Parameter

Beschreibung

bbox

Gibt eine Bounding-Box an, auf die die Kartenansicht automatisch zoomt. Syntax: [x-min],[y-min],[x-max],[y-max] bzw. bei geographischen Koordinaten [lng-min],[lat-min],[lng-max],[lat-max], wobei lng für Längengrad und lat für Breitengrad steht. Werte werden mit Beistrich getrennt, Dezimalzahlen nutzen . als Trennzeichen.

Beispiel:

&bbox=14.6,47.3,15.2,48.1

center

Definiert das Zentrum, auf das die Kartenansicht nach dem Start springt. Syntax: [x],[y] bzw. [lng],[lat]. Werte werden mit Beistrich getrennt, Dezimalzahlen nutzen . als Trennzeichen.

Beispiel:

&center=14.6,47.3

Wird kein Maßstab angegeben (scale), zoomt die Ansicht auf 1:1000.

srs

Gibt das Koordinatensystem an, falls die Koordinaten nicht in WGS 84 vorliegen. Erwartet wird der EPSG-Code als Ganzzahl (ohne EPSG:-Präfix).

Beispiel (GK-M34):

&srs=31256

scale

Definiert den Maßstab, in den gezoomt wird. Wird nur berücksichtigt, wenn auch die Parameter center oder marker übergeben werden.

marker

Zeigt einen Marker auf der Karte. Erwartet ein JavaScript-Objekt mit Eigenschaften für die Position und ggf. Beschriftung.

Beispiel:

&marker={lng:14.7,lat:47.2}

  • Das Objekt wird in geschweiften Klammern notiert.

  • Eigenschaften werden mit Beistrich getrennt.

  • Die Zuweisung erfolgt in der Form Eigenschaft:Wert (z. B. lng:14.2).

  • Strings müssen in einfachen Hochkommata stehen:

    'Popup Text'

Wenn keine anderen Parameter (center oder bbox) definiert sind, zoomt die Karte auf den Marker. Der Maßstab kann mit scale angegeben werden.

Einen Marker übergeben

Wie oben beschrieben, kann über den Parameter marker ein Marker beim Aufruf einer Karte übergeben werden. Die Übergabe erfolgt als JSON mit verschiedenen Eigenschaften.

Formattierungsregeln:

  • Double-Werte nutzen einen Punkt (.) als Dezimaltrennzeichen

  • Integer-Werte bestehen nur aus Zahlen

  • Strings müssen in Hochkommata stehen '

Eigenschaft

Datentyp

Beschreibung

lng

Double

Geographischer Längengrad, an dem der Marker eingefügt wird.

lat

Double

Geographischer Breitengrad, an dem der Marker eingefügt wird.

x

Double

Falls keine geographischen Koordinaten genutzt werden, können hier X/Y-Koordinaten sowie das Koordinatensystem als srs-Wert übergeben werden. Werden diese Werte angegeben, sind lng und lat nicht erforderlich.

y

Double

Falls keine geographischen Koordinaten genutzt werden, können hier X/Y-Koordinaten sowie das Koordinatensystem als srs-Wert übergeben werden. Werden diese Werte angegeben, sind lng und lat nicht erforderlich.

srs

Integer

EPSG-Code des Koordinatensystems (ohne EPSG:-Präfix), wenn x und y genutzt werden.

icon

String

(Derzeit nicht genutzt) – Standardmarker wird immer verwendet.

text

String

Textinformation des Markers, wird als Popup-Text beim Klick angezeigt. Bilder können eingebunden werden, indem sie mit img: als Präfix angegeben werden.

Beispiel:

img:http://…../bild.jpg

openPopup

Boolean

Gibt an, ob der Popup-Text automatisch angezeigt wird oder erst nach einem Klick.

Beispiele:

Ein Marker mit dem Text „Hallo Welt“:

&marker={lng:14.7,lat:47.2,text:'Hallo Welt'}

Ein Marker mit projizierten Koordinaten:

&marker={x:-68014.6,y:215601.4,srs:31256}

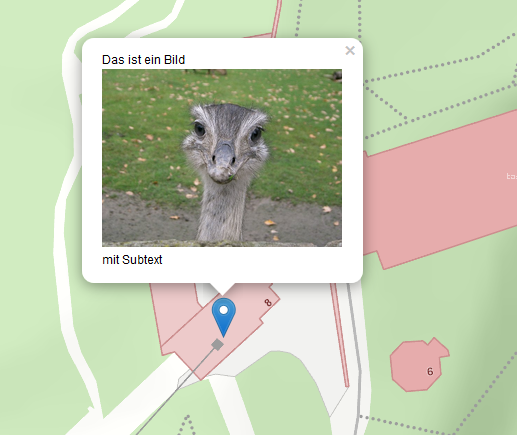

Ein Marker mit Text und Bild, das automatisch beim Laden geöffnet wird (openPopup=true):

&marker={
    lng:15.4,
    lat:47.09,
    openPopup:true,
    text:
    'Das ist ein Bild img:https://upload.wikimedia.org/wikipedia/de/6/68/Nandu_gesamtes_Bild.jpg mit Subtext'
}
../../../_images/image21.png

Mehrere Marker übergeben

Über den Parameter markers können mehrere Marker übergeben werden. Die Syntax entspricht einem Array aus einzelnen Markern.

Hinweise:

  • Die Marker werden nicht nur in der Karte angezeigt, sondern auch als Dynamischer Inhalt übernommen.

  • Über den optionalen Parameter markers_name kann ein Name definiert werden, unter dem der Dynamische Inhalt im TOC angezeigt wird.

Parameter

Datentyp

Beschreibung

markers

Array

Eine Liste von Markern, die in der Karte angezeigt werden sollen. Jedes Element im Array entspricht einem Marker-Objekt mit denselben Eigenschaften wie beim marker-Parameter.

markers_name

String

Definiert den Anzeigenamen für den Dynamischen Inhalt im TOC.

Beispiel:

Mehrere Marker mit individuellen Popup-Texten:

&markers_name=Ziele&markers=[{lng:14.7,lat:47.2,text:'Ziel 1'},
                             {lng:14.9,lat:46.8,text:'Ziel 2'},
                             {lng:14.8,lat:47.4,text:'Ziel 3'},
                             {lng:15.8,lat:47.1,text:'Ziel 4'},
                             {lng:15.2,lat:46.9,text:'Ziel 5'}]

Abfragen

An den Viewer kann beim Aufruf eine Abfrage mit Werten übergeben werden. Diese Abfrage wird dann automatisch als aktuelles Abfrage-/Identifythema im Viewer aktiv.

Funktionsweise: - Wird die Abfrage ohne Werte übergeben, wird das Abfragethema in der Benutzeroberfläche aktiviert. - Werden zusätzlich Abfragewerte übergeben, wird die Abfrage ausgeführt und auf die Ergebnisse gezoomt. - Ergebnisse werden in der Karte selektiert und mit Markern markiert.

Parameter

Datentyp

Beschreibung

query, abfragethema

String

Name der Abfrage, wie sie im CMS definiert wurde. Beispiel: &query=gemeinden

Abfragewerte (name, plz, str, hnr, …)

String

Die Abfragewerte heißen so, wie sie im CMS festgelegt wurden.

query2, abfragethema2, querythemeid

String

Setzt das voreingestellte Abfragethema für Identify und Suche auf ein anderes Thema.

Beispiel:

  • querythemeid=bezirke

  • querythemeid=%23

Bemerkung

Die Abfrage-ID für „sichtbare Themen“ ist #. Da das Zeichen # in URLs reserviert ist, muss es als %23 kodiert werden.

Darstellungsfilter

Werden in einer Karte Darstellungsfilter angeboten, kann ein Filter über einen URL-Parameter übergeben werden.

Parameter

Datentyp

Beschreibung

filter

String

ID des Filters, wie im CMS definiert.

filterarg_{argument}

String

Platzhalter für Filterargumente. Für jedes Argument des Filters muss ein Wert übergeben werden.

filterservice (optional)

String

Falls die Filter-ID nicht eindeutig ist und in verschiedenen Diensten vorkommt, kann hier die Dienst-ID angegeben werden. Ohne diese Angabe wird der Filter für alle passenden Dienste angewendet.

  • Format der Dienst-ID: {Dienst-ID}@{CMS-ID}

  • Alternativ kann die Dienst-ID direkt in filter kombiniert werden: {service-id}~{filterid}.

Bemerkung

Falls der Filter auch im Darstellungsfilter-Werkzeug angezeigt werden soll (wenn der Benutzer auf das Werkzeug „Darstellungsfilter“ klickt), MUSS die Dienst-ID mit übergeben werden.

Beispiele:

Ein einfacher Filter:

&filter=my-filter&filterarg_WERT1=abc

Ein Filter mit eindeutiger Dienstzuweisung:

&filter=my-filter&filterservice=my-service@my-cms&filterarg_WERT1=abc

Oder alternativ:

&filter=my-service@my-cms~my-filter&filterarg_WERT1=abc

Werkzeuge

Der Viewer kann mit einem voreingestellten Werkzeug aufgerufen werden.

Parameter

Datentyp

Beschreibung

tool

String

ID des Werkzeugs, das beim Laden der Karte automatisch ausgewählt werden soll. Beispiel:

&tool=webgis.tools.measureline

Bemerkung

Es können nur Werkzeuge, aber keine einfachen Werkzeug-Buttons übergeben werden. Einfache Werkzeug-Buttons sind Werkzeuge, die beim Anklicken direkt eine Aktion ausführen, z. B. Gesamter Ausschnitt, Refresh, Zurück.

Die möglichen Werkzeug-IDs können unter folgendem Link nachgeschlagen werden: https://api.webgiscloud.com/rest/tools

Erweiterte Parameter für das Edit-Werkzeug

Für das Editwerkzeug &tool=webgis.tools.editing.edit können zusätzlich folgende Parameter übergeben werden:

Parameter

Datentyp

Beschreibung

editthemeid

String

ID des Edit-Themas, das aktiv gesetzt werden soll. Die ID ist im CMS beim entsprechenden Editthema hinterlegt.

ed_[FIELD_NAME]

String

Wert für ein Feld in der Editmaske. Das Feld muss im Editthema definiert sein.

tooloption

String

Gibt an, welches Edit-Subwerkzeug ausgewählt werden soll.

Beispiel:

&tooloption=newfeature

Öffnet die Editmaske, um ein neues Feature zu bearbeiten.

Bemerkung

Der Parameter tooloption funktioniert nur, wenn die Karte mit dem WebGIS Desktop Layout geöffnet wurde. Ist dies nicht der Fall, muss der Nutzer manuell auf „Neues Objekt“ klicken.

Sichtbarkeit/Darstellungsvarianten

Um beim Aufruf eine bestimmte Darstellungsvariante anzugeben, kann eine Liste von Varianten übergeben werden. Diese werden dann in der angegebenen Reihenfolge automatisch aktiviert.

Hinweise zur Funktionsweise:

  • Im CMS hat jede Darstellungsvariante eine eigene URL.

  • Im Viewer können diese Varianten jedoch als Buttons, Checkboxen oder in Dropdowns gruppiert sein.

  • Einzelne Varianten können nur übergeben werden, wenn sie nicht in einer Gruppe sind.

  • Befindet sich die Variante in einer Gruppe, kann nur die gesamte Gruppe als Parameter übergeben werden.

  • Die interne URL einer Gruppe hat immer das Format: dvg_[Gruppenname in Kleinbuchstaben mit Unterstrichen statt Leerzeichen].

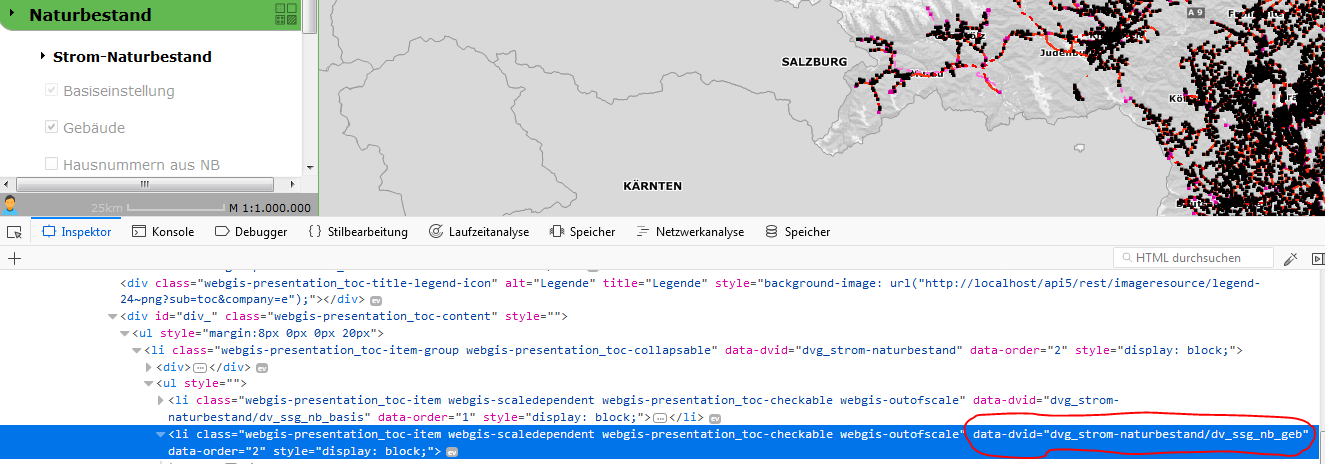

  • Falls der interne Name einer Gruppe oder Variante unbekannt ist, kann er mit den Entwicklungstools des Browsers ermittelt werden (F12). Jedes Element in den Darstellungsvarianten im TOC hat ein Attribut „data-dvid“, dessen Wert die zu übergebene ID ist.

../../../_images/image31.png

Parameter

Datentyp

Beschreibung

presentation, darstellungsvariante

String

Name der Darstellungsvariante oder Gruppe. Beide Parameter sind möglich und haben die gleiche Funktion.

Beispiel:

Ein Aufruf mit mehreren Darstellungsvarianten:

&presentation=dvg_strom-naturbestand/dv_ssg_nb_geb,dvg_kataster

Sichtbarkeit von einzelnen Layern

Ist das Sichtbarschalten über Darstellungsvarianten nicht möglich, können auch einzelne Layer direkt sichtbar oder unsichtbar geschaltet werden. Die Namen der Layer (inklusive Gruppe) werden dabei als Parameter übergeben.

Hinweise zur Funktionsweise:

  • Befindet sich der Layer in einer Gruppe, muss der komplette Pfad mit Backslash (\) als Trennzeichen übergeben werden.

  • Mehrere Layer können durch Beistrich getrennt werden.

Beispiel:

../../../_images/image41.png

Daraus ergibt sich der Layername:

Verwaltungsdaten\Bezirke

Parameter

Datentyp

Beschreibung

showlayers, sichtbar

String

Schaltet die angegebenen Layer sichtbar. Beispiel:

showlayers=Verwaltungsdaten\Bezirke,Verwaltungsdaten\Landesgrenze

hidelayers, unsichtbar

String

Schaltet die angegebenen Layer unsichtbar. Beispiel:

hidelayers=Verwaltungsdaten\Bezirke,Verwaltungsdaten\Landesgrenze

Bemerkung

Das gezielte Ein- und Ausblenden einzelner Layer sollte nur in Ausnahmefällen verwendet werden.

Mögliche Probleme

  • Layernamen und Gruppen können sich im Laufe der Zeit ändern, wodurch Aufruflinks unbrauchbar werden.

  • Es wird nicht geprüft, zu welchem Dienst ein Layer gehört. Falls es mehrere Layer mit dem gleichen Namen in verschiedenen Diensten gibt, kann dies zu Darstellungsfehlern führen.

Sichtbarkeit von Hintergrunddiensten

Hintergrunddienste (Basemaps) können über den Parameter basemap aktiviert werden. Es können mehrere Dienste durch Beistrich getrennt übergeben werden:

  • Der erste Dienst wird als Hintergrund-Basemap verwendet.

  • Alle weiteren Dienste sind Overlay-Basemaps.

Beispiele:

Ein einzelner Basemap-Dienst:

basemap=orhto_tiles_gray@my_cms

Ein Basemap-Dienst mit zusätzlichem Overlay-Dienst:

basemap=ortho_tiles_gray@my_cms,streets_tiles_default@my_cms

Snapshots

Falls im MapBuilder für eine Karte mehrere Snapshots definiert wurden, kann ein bestimmter Snapshot über den Parameter snapshot geladen werden. Die Karte wird dann mit der für den Snapshot eingestellten Sichtbarkeit und dem gespeicherten Ausschnitt geöffnet.

Beispiel:

snapshot=snapshot-name

Dienste hinzufügen

Beim Aufruf einer Karte können zusätzliche Dienste übergeben werden. Dazu kann der Parameter append-services oder gdiservices genutzt werden. Die angegebenen Dienste werden in der Reihenfolge eingefügt, in der sie übergeben wurden.

  • Neue Dienste werden in der Karte hinzugefügt.

  • Bereits vorhandene Dienste werden ignoriert.

  • Der zuletzt eingefügte Dienst überdeckt alle vorherigen Dienste.

Verfügbare Parameter:

Parameter

Datentyp

Beschreibung

append-services, gdiservices

String

Eine mit Beistrich getrennte Liste von Dienst-IDs.

Beispiel:

append-services=service1,service2,service1@cms1

Allgemeine (originäre) URL-Parameter

Neben den spezifischen URL-Parametern können auch allgemeine Parameter übergeben werden. Diese werden als originäre Aufrufparameter behandelt und bei jedem Request in der Viewer-Session an den Server übermittelt. Dort können sie entsprechend verarbeitet werden.

Bemerkung

Ein allgemeiner Parameter ist jeder Parameter, der nicht einem der definierten Schlüsselwörter entspricht (z. B. query, abfragethema usw.).

Anwendungsbeispiel:

Eine Karte soll mit einer Projekt-ID aufgerufen werden, damit nur die dazugehörigen Objekte angezeigt werden. Dies kann durch einen gesperrten Filter realisiert werden.

Aufruf:

http://...?...&project_id=4711...

Der gesperrte (locked) Filter kann dann auf diesen Parameter zugreifen:

PROJECT_ID='[url-parameter:project_id]'

Hier wird über den Prefix url-parameter: der Wert aus der URL als Filterkriterium gesetzt. Dies funktioniert nur für gesperrte Filter.

Automatische Übernahme der Projekt-ID beim Editieren

Damit die Projekt-ID automatisch in ein Feld übernommen wird, kann im CMS beim Edit-Feld folgende Konfiguration genutzt werden:

  • AutoValue auf custom setzen.

  • Als Wert für custom den URL-Parameter referenzieren:

url-parameter:project_id

Für spezifische Aktionen kann der Prefix erweitert werden:

oninsert:url-parameter:project_id
onupdate:url-parameter:project_id
